膜片壓力表的結構原理與用途？

一、膜片壓力表的結構如下：

    膜片壓力表是說以金屬波紋膜片作為彈性元件的壓力表。

    膜片壓力表主要是由下接體、上接體、彈性膜片、連桿、機芯、指針、表盤等組成。

    在壓力作用下，被測量工作介質直接作用在彈性膜片上面，膜片向上（測量正壓）或者向下（測量負壓）產生彈性形變，借助固定于膜片中心的連桿機構帶動機芯齒輪軸的旋轉，從而使指針在刻度盤上指示出的被測壓力值。

膜片壓力表與設備連接有以下幾種形式：

A）螺紋連接

膜片壓力表連接螺紋規格主要有：M14*1。5、M20*1。5、G1/2、G3/8、NPT1/2等，也是可以根據用戶的要求來生產。

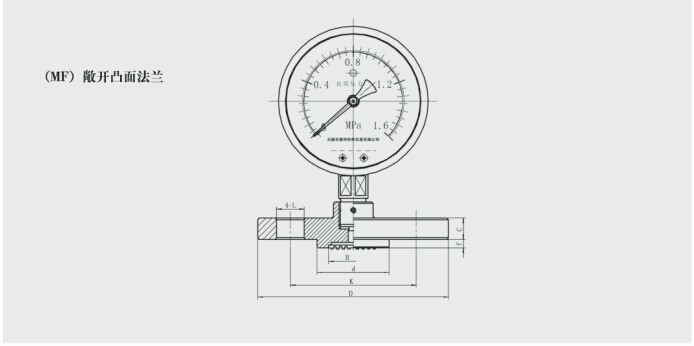

B）法蘭連接（包括工字法蘭）

二、膜片壓力表用途

    膜片壓力表用來測量一般的氣體、水和油液的壓力時候，我們可以用一般壓力表；當測量硝酸、磷酸、強堿的壓力時，可以選用不銹鋼壓力表。但被測量的介質有非常強的腐蝕性（如鹽酸、濕氯氣、三氯化鐵），有很高的粘度（如膠水），易結晶凝固，有固態浮物時，再選用以上壓力表是不可以的，因為316不銹鋼也是會被鹽酸腐蝕，瀝青和固態浮物會將壓力表的導壓孔堵塞，從而使儀表失去作用。膜片壓力表則能解決這些問題。我們可以根據不同的強腐蝕介質選用不同的耐腐蝕隔離膜片，從而起到防腐的作用。由于有隔離膜片，它可以阻擋高粘度、易結晶凝固的介質流入導壓孔內，保證儀表正常工作。

    膜片壓力表還適用于微壓（Kpa級壓力）測量系統，同時可以用于有耐腐蝕要求及微壓（Kpa級壓力）測量系統，以及高粘度，易結晶凝固，有固態浮物的微壓（Kpa級壓力）測量系統。

    所以膜片壓力表被廣泛地用于化學工業、化纖、合成纖維、石油、染化、制堿、食品、制藥等工業部門的生產過程壓力測量之用。
